Ponúkam softvér (strojový kód) -.hex pre projekt z roku 2018 pre športy typu Airsoft, Paintball. Projekt nahrádza v hre DOMINATOR pero a papier fyzickým zariadením, ktoré využíva prístupové karty na inicializáciu tímu, ktorý zabral bod a následné spustenie stopiek. Popis:
Zariadenie - DOMINATOR obsahuje riadiaci mikrokontróler (Arduino Uno, Nano, alebo Mega 2560).
Na displeji sa vyobrazujú časy jednotlivých tímov (RF a GDP tím.)
Každý z členov tímu je vybavený kartou, alebo kľúčenkou, ktorá komunikuje na 13.56MHz.
Kľúčenky môžu byť farebné odlíšené (modré, červené...)
Ak tím obsadí bod, hociktorý hráč tohto tímu priloží svoju kartu k čítačke.
Rozsvieti sa dióda daného tímu (červená / modrá) na tomto stanovišti a začne sa pripočítavať čas danému tímu.
Ak bod obsadí druhý tím a priloží člen tohto tímu svoju kartu, rozsvieti sa dióda toho tímu, čas druhého tímu sa pauzuje a počíta sa čas toho tímu, ktorý bod obsadil.
Ak kartu / kľúčenku priloží organizátor (rozhodca), oba časy sa zapauzujú
Poslednou možnou kartou v systéme je použitie tzv. eraser karty, ktorá oba časy zapauzuje a vynuluje.
Maximálny časový rozsah systému je: 99 hodín 99 minút 59 sekúnd, vhodné teda aj pre akcie a športové areály. Systém je otestovaný, funkčný, pracuje bezproblémovo, možnosť merať a vyobrazovať čas aj na desatiny sekundy. Čítačka RC522 pracuje na frekvencii 13.56MHz, RFID tagy registruje na cca 3 centimetre (nutný skoro až fyzický dotyk s čítačkou), kompatibilný formát tagov ISO/IEC 14443-A.

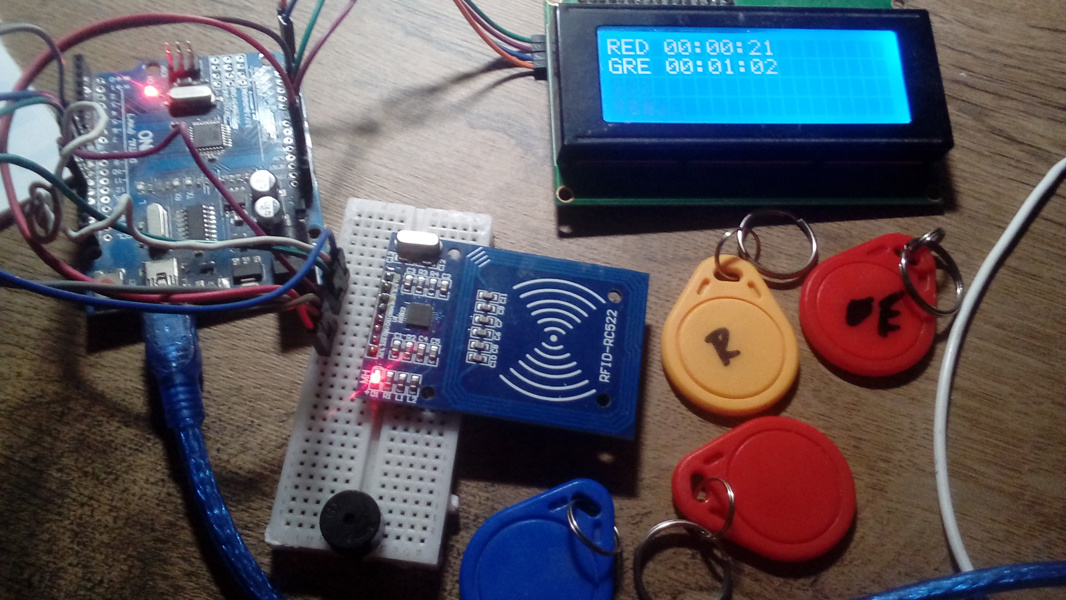

Hardvér použitý pre projekt - nutné si zaobstarať:
Arduino Uno/Nano
RFID RC522
2x LED, 2x predradný rezistor
LCD displej 16x2/20x4 s I2C prevodníkom
kompatibilné karty a kľúčenky štandardu ISO/IEC 14443-A.
Dodávaný softvér je v skompilovanom formáte na mieru pre vás s vašimi dátami o použitých kartách. V cene je maximálne 10 kariet pre každý tím a 2 karty pre entitu rozhodca a eraser. Softvér sa do Arduina (Uno) nahráva cez XLoader, ktorý dokáže strojový kód nahrať do Arduina
